Descrição do Produto

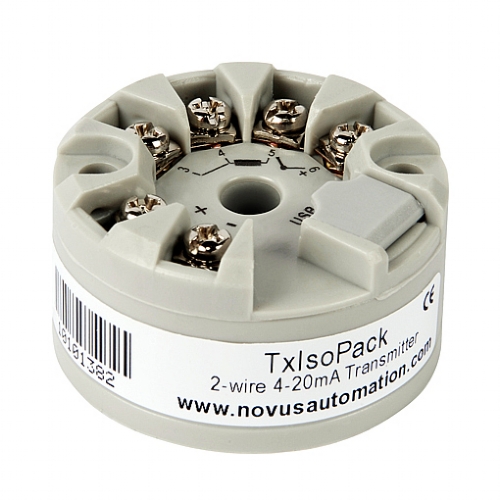

O TxIsoPack – USB é um transmissor de temperatura isolado tipo 4-20 mA a dois fios, para montagem em cabeçote. Alimentado pelo loop de corrente, sua configuração é realizada conectando-se o transmissor diretamente à interface USB do PC, não necessitando instalação de driver adicional.
A corrente de saída representa o sinal aplicado à entrada do transmissor linearizado em função do tipo de entrada configurado.
Especificações:
– Entrada: configurável
– Pt100 tipos: 2, 3 e 4 fios, Excitação de 0,17 mA, = 0.00385, Conforme NBR 13773 (IEC 751)
– Tensão: 0 a 50 mVcc. Impedância > 1 MΩ
– Precisão total: erro máximo 0,3 % da faixa máxima para termopares; 0,2 % da faixa máxima para Pt100 e tensão
– Tempo de resposta: ≤500 ms
– Isolamento: 1000 Vca por 1 minuto entre entrada e saída
– Saída: corrente de 4-20 mA ou 20-4 mA, tipo 2 fios; linear em relação a temperatura medida pelo sensor selecionado
– Resolução da saída: 0,004 mA (12 bits)
– Alimentação: 12 a 35 Vcc, tensão sobre o transmissor
– Carga máxima em série: RL= (Vcc – 12) / 0,02 Ω onde Vcc é a tensão de alimentação
– Temperatura de operação: -20 a 75 °C
– Umidade ambiente: 0 a 90 % UR
– Compatibilidade eletromagnética: EN 50081-2, EN 50082-2
– Proteção interna contra inversão da polaridade da tensão de alimentação
– Compensação interna de junta-fria para termopares
– Caixa em ABS, diâmetro de 44 mm e altura máxima de 24 mm
– Cabo de conexão USB mini-B 5 pinos
