Descrição do Produto

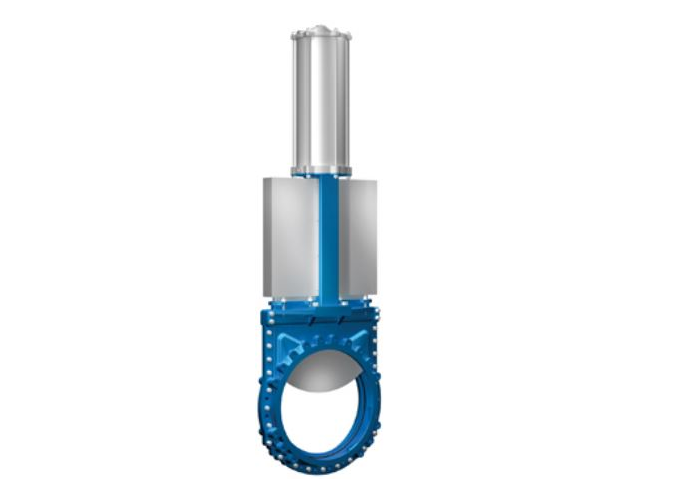

A válvula guilhotina modelo BX é uma válvula bidirecional tipo wafer especialmente projetada para isolação de linhas de queimadores de carvão pulverizado nas caldeiras durante a manutenção. A válvula é estanque a pó, apta para outras aplicações voltadas ao manuseio de materiais a granel, tal como na saída de silos. Esta válvula foi projetada para uso em áreas potencialmente explosivas (ATEX) e atende a norma DIN EN 14460 (Equipamento á prova de explosão). Na posição fechada, a válvula pode ser utilizada como uma medida preventiva contra a propagação de chama em caso de uma explosão.
TAMANHOS: DN 700 a DN 1000 (Menores e maiores diâmetros sob consulta).
PRESSÃO DN 700 a DN 1000: 3 bar
FLANGES PADRÃODIN PN 10.
DIRETIVASDIR 2006/42/EC (máquinas)
DIR 2014/68/EU (PED): Fluído: Group 1 (b), 2 (Cat. I, mod A)
DIR 2014/34/EU (ATEX))
Limite da DIR 2014/34/EU: Estas válvulas foram classificadas em Dispositivos do Grupo II e entram nas seguintes categorias:
II 1DG / 3DG c Categoria 1D ou 1G interior da válvula / Categoria 3D ou 3G exterior da válvula
II 1DG / 2DG c Categoria 1D ou 1G interior da válvula / Categoria 2D ou 2G exterior da válvula
DIN EN 14460(DN 700-1000)Resistência do compartimento da válvula a pressão explosiva: 10,5 bar
Resistência de ignição e interrupção contra explosão de pó St1 na posição fechada: 10,5 bar.
*IMPORTANTE: A relação de pressão da válvula refere-se à máxima pressão de trabalho da válvula. A máxima pressão de explosão excede muitas vezes a pressão de trabalho, desta forma os limites 94/9/EC devem ser sempre observados
