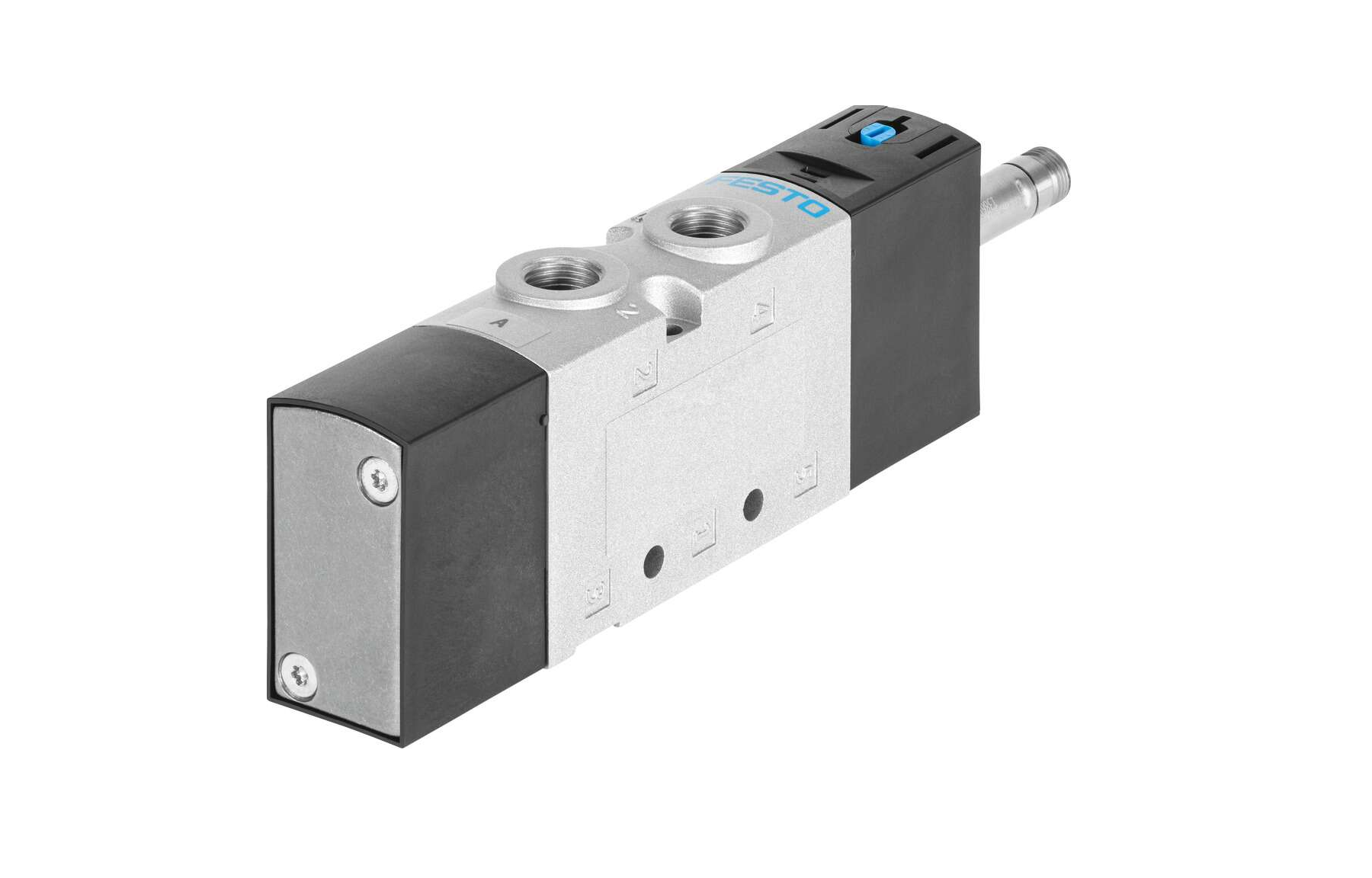

Descrição do Produto
Ficha técnica
Característica

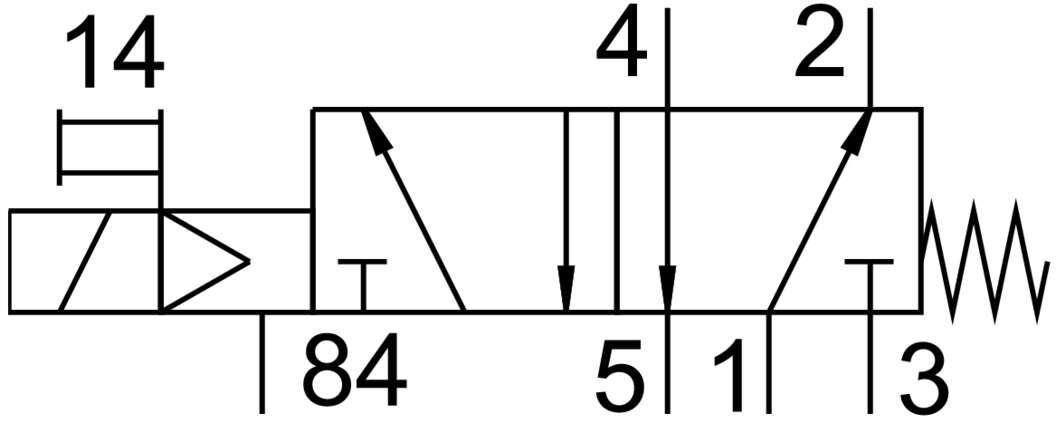

Função de válvula 5/2 vias, monoestável
Tipo de acionamento elétrico
Tamanho da válvula 26,5 mm
Vazão nominal padrão 1.300 l/min
Pressão de trabalho 2,5 … 10 bar
Princípio construtivo Válvula de carretel
Tipo de retorno mola mecânica
Autorização c UL us – Recognized (OL)
Diâmetro nominal 6,9 mm
Função de ar de escape regulável
Princípio de vedação não temperado
Posição de instalação Nos dois lados
Acionamento auxiliar manual Com trava
Pulsante
Tipo de pilotagem servopilotado
Alimentação de ar servopilotada interno
Sentido do fluxo não reversível
Sem sobreposição sim
Valor b 0,4
Valor C 5,3 l/sbar
Tempo de comutação, desligado 47 ms
Tempo de comutação, ligado 12 ms
Máx. pulso de teste positivo com sinal 0 2.000 µs
Máx. pulso de teste negativo com sinal 1 3.600 µs
Meio operacional Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Observação sobre meio operacional e do piloto Permite operação com lubrificação (necessária para operações subsequentes)
Resistência à vibração Teste de aplicação do transporte com grau de severidade 2 conforme FN 942017-4 e EN 60068-2-6
Resistência a choques Teste de choque com nível de gravidade 2 conforme FN 942017-5 e EN 60068-2-27
Classe de resistência à corrosão KBK 2 – Resistência à corrosão moderada
Temperatura do meio -10 … 60 °C
Meio de pilotagem Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Temperatura ambiente -10 … 60 °C
Peso do produto 311 g
Tipo de fixação Opcional:
na base manifold
com furo passante
Conexão orifício de ventilação não canalizado
Conexão de escape de servopilotagem 84 M5
Conexão pneumática 1 G1/4
Conexão pneumática 2 G1/4
Conexão pneumática 3 G1/4
Conexão pneumática 4 G1/4
Conexão pneumática 5 G1/4
Observações sobre material Conforme RoHS
Material das vedações HNBR
NBR
Material do corpo Injetados de alumínio
pintado
Material da corrediça do pistão Liga de alumínio
Material dos parafusos Aço galvanizado
